直流分流器

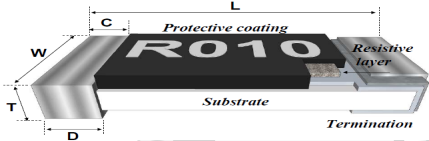

分流器实际上是一个低值电阻器，可根据电阻器的伏安特性测量电流。在工业应用中，它通常用于测量DC电流。
当存在DC电流时，为DC电流表显示器产生电压降。所谓的分流器，即用于推动仪表指示的小电流，小电流（mA）与大回路中电流的比值（1A-A的A）小，电流表指示线性度阅读更好，更准确。
直流电流表实际上是一个电压表，典型满量程值为75mV。直流电流表和分流器一起使用。
例如，100A电流表的分流电阻为0.75mΩ，即100A *0.75mΩ= 75mV。例如，如果50A电流表的分流电阻为1.5mΩ，则为50A *1.5mΩ= 75mV。


电流表有许多不同的规格，但实际的电表是标准的毫伏电压表。例如，电压表的满量程为75mv。
然后使用此电压表测量20A等电流，您需要配备一个分流电阻，当流过20A时产生75mv的压降，也称为75mv分流器。分流器是一个可以传递大电流的小电阻器。
常用的15A或20A和35A电流表需要分流器。分流阻抗=头部标记全电压/头部满量程电流。
例如，20A电流表的电流限制为75mv / 20A =0.00375Ω。在阻抗恒定后，根据欧姆定律U = IR，电流与电压成正比，电流是线性的，因此可以使用75mv的满量程。
电压表显示当前电流。因此，所用的电流表实际上是电压表。
如何测量交流大电流？使用电流互感器将大电流转换为5安培或更小的小电流，并保持一定的比例。因此，小范围交流电流表可以测量大电流，但测得的电流乘以该变化。
比。搜索结果1。
选择分流器的方法（1）根据电流表（或电流 - 电压万用表）表盘上标记的mV数量选择分流器的额定电压降规格（通常使用75mV或45mV）。如果使用的电流表没有此值，请使用以下公式计算电表的电压限值，然后选择分流器的额定压降规格。
仪表的电压限制（mV）=电流表满刻度的电流（A）×电流表的内阻（Ω）/ 1000（2）根据电流范围选择分流器的额定电流规格扩大。 （3）将所选分流器的两个电流端子分别连接到电源和负载，并将电流表连接到电位。
注意，电流表的终端端子DJ623-8的极性是连接的，电流表的范围扩展到分流器。标称电流值。
2，使用分流器后电流表的多次计算方法对于电机测试测量，通常应在电流表上配置多个分流器，以解决在较大测量范围内可保证的测量精度问题。此时，所有使用的分流器都需要具有与额定电流表相同的电压降，例如75mV。
因此，在选择分流器后，电流表的满量程是所选分流器的额定电流值，并且电流表的倍数（即，每个表盘的电流数量）是分流器的总电流。除以拨号总数。
用于直流电流测量的分流器有开槽和非开槽版本。分流器具有锰 - 镍 - 铜合金电阻棒和铜带，并镀有镍层。
其额定电压降为60mV，但也可用作75,100,120,150和300 mV。插槽分流器的额定电流为：5 A，10 A，15 A，20 A和25 A非插槽分流器额定电流为30 A至15 kA。


DC分流器主要分为外部分流器和内部分流器。有各种类型的外部分流器，例如; FL-2，FL-19，FL-13，FL-21，FL-29，FL-39台湾，俄罗斯，韩国，美国风格等。
。 。
里面也有很多分流器，但形状可以根据客户要求定制。内部分流器的形状比外部分流器小得多。
